CF型回转式固液分离机
产品详情
产品评论(0)

●产品用途


  CF型回转式固液分离机(也称回转式格栅除污机),它是一种先进的水处理固液分离设备,主要用于城镇污水处理厂、住宅小区污水预处理装置、市政雨污水泵站、自来水厂和电厂冷却水等进水口处,该设备也广泛用于纺织、印染、食品、水产、造纸、酿酒、屠宰、制革等各个行业的水处理工程,是水处理行业中理想的隔夜分离设备。

●结构及工作原理


  该设备采用回转式,由一种特殊形状的犁形耙齿按一定的装配顺序的数量排列在横轴上,组成耙齿链,根据过水流量,装配成不同的间隙,安装在泵站或水处理系统的入口处,当驱动装置带动耙齿链自下向上运动时,水中的杂物被耙齿链捞起,液体则在栅隙中流过,设备转动到上部顶点后,耙齿链改变运行方向,由上向下运动,物料依靠自重从耙齿上自行脱落,当耙齿从反面转到设备底部时,又开始另一循环往复的连续运行,从而不断的从水中清捞杂物,达到固液分离的目的。

●主要技术参数



型号

参数

CF-

500

CF-

600

CF-

700

CF-

800

CF-

900

CF-

1000

CF-

1100

CF-

1200

CF-

1300

CF-

1400

CF-

1500

设备宽度B(mm)

500

600

700

800

900

1000

1100

1200

1300

1400

1500

渠道宽度B1(mm)

B+100

有效栅宽B2(mm)

B-157

基础螺栓间距B3(mm)

B+200

设备总宽B4(mm)

B+350

耙齿间隙

b(mm)

t=100

1≤b≤10

t=150

10<b≤50

安装角度α(°)

60 ~85

渠道深度H(mm)

800 ~12000

卸料口至平台高度H1(mm)

600 ~1200

设备总高H2(mm)

H+H1+1500

后箱架高

H3(mm)

t=100

≈1000

t=150

≈1100

耙齿运行速度V(m/min)

≈2.1

电机功率N(kw)

0.55 ~1.1

0.75 ~1.5

1.1 ~2.2

1.5 ~3.0

水头损失(mm)

≤20(无堵塞时)

土建载荷

P1(KN)

20

25

P2(KN)

8

10

△P(KN)

1.5

2.0

  注:P以H=5.0计,H每增加1m,则P总=P1(P2)+ △P;t为耙齿链节距。

●主要特点


  1. 驱动装置采用摆线针轮或斜齿轮式减速电机直接驱动,噪声低、结构紧凑、运行平稳等特点;

  2. 机架为整体框架结构,刚性强,安装简便、日常维修工作量少;

  3. 耙齿规格两种,粗格栅耙齿节距t=150mm耙齿节距,细格栅耙齿节距t=100mm;

  4. 设备操作简便,可直接就地/远程控制设备的运行;

  5. 为防止意外过载,设有机械剪切销和过电流双重保护,使设备运行安全可靠;

  6. 当设备宽≥1500mm时,为保证设备的整体强度,将采用并联机的形式。

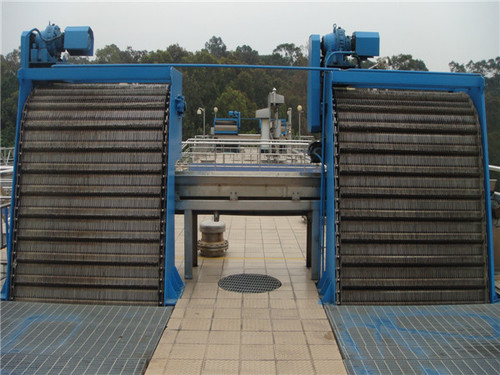

●安装效果
